DR 四大件故障谱
FMEA 自下而上扫，FTA 自上而下追

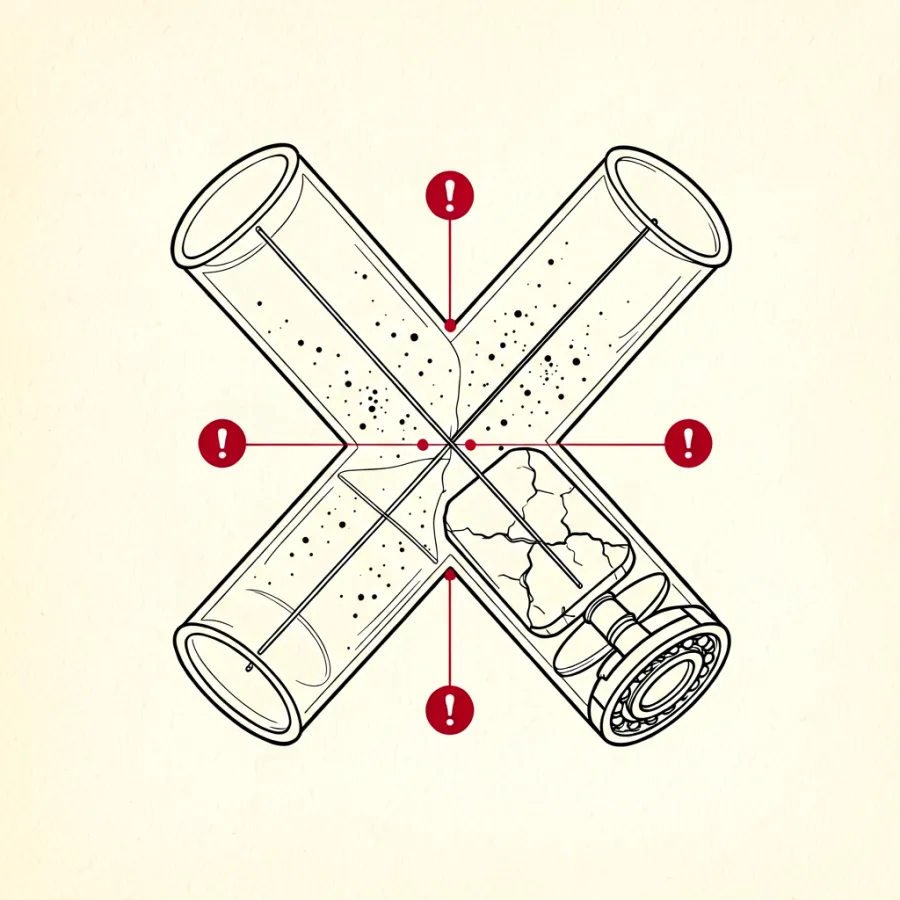

球管 六种死法与寿命曲线
失效模式 · 消耗件之王
| 失效模式 | 机理 | 现场前兆 |
|---|---|---|
| 灯丝烧断/蒸薄 | 钨蒸发→阻值变→断 | mA 下降、曝光报错 |
| 管内打火 arcing | 钨沉积/真空微漏 | 随机曝光中断、报 ARC |
| 靶面龟裂/熔蚀 | 热循环疲劳 | 焦点变大、图像模糊 |
| 轴承磨损 | 机械疲劳 | 异响、振动、转速报错 |
| 玻璃裂纹/渗油 | 热应力+老化 | 油迹、气泡 visible |
| 慢漏气 | 封接老化 | 输出渐弱、打火频率升 |
实战视角
球管是「磨损失效」不是「随机失效」——曝光秒数（s）或热单位（HU）才是寿命计量单位，不是日历时间。工单数据里按曝光负荷分层看故障率，比按机龄看准确得多（浴盆曲线第三段的典型代表）。

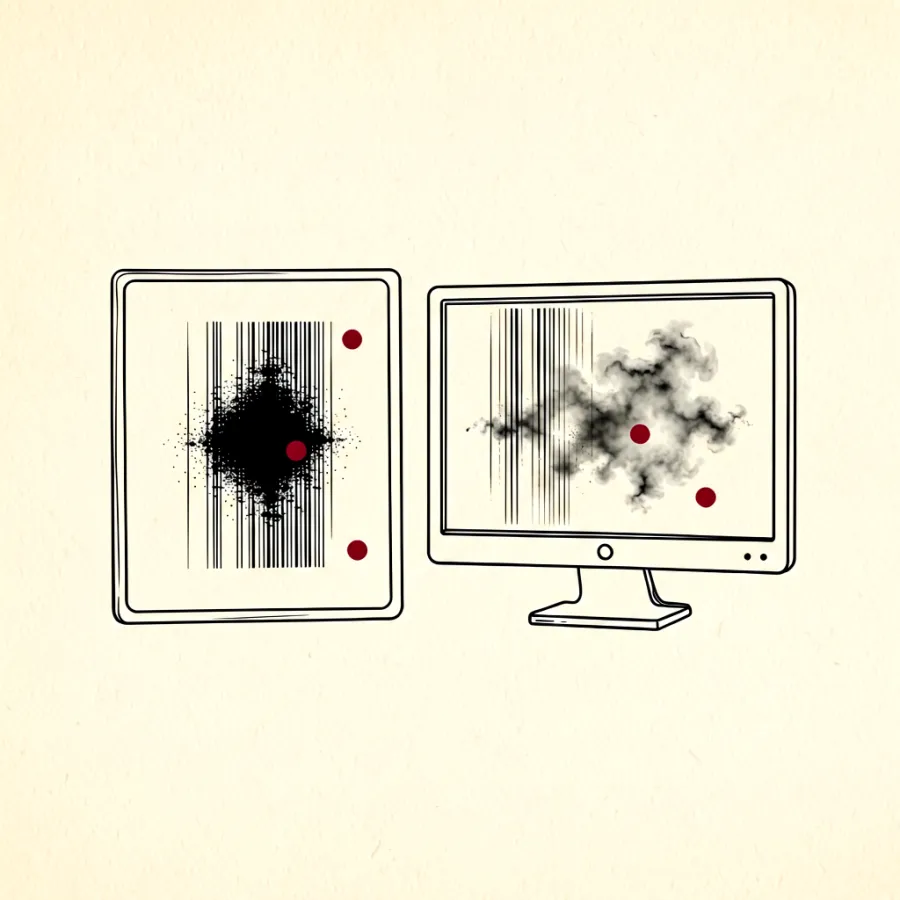

探测器 三类图像异常对号入座
失效模式 · 最贵的静止件
| 图像症状 | 根因 | 处置 |
|---|---|---|
| 固定黑/白点簇 | 像素坏（TFT 阵列） | 坏点映射屏蔽；超阈值换板 |
| 整行/列条纹 | 读出线/驱动 IC | 重启+校准；复发则换板 |
| 云雾状/渐变伪影 | 增益校准漂移、温漂、污染 | 重做 offset/gain 校准 |
| 通信中断 | 线缆/无线模块/电池 | 查链路，无线板查电池触点 |
实战视角
「图像有问题」先拍 uniformity 校准件（平板校准版）分硬件/软件：校准后消失=漂移；不消失且位置固定=坏点/坏线；位置漂移=探测器以外的链路。这一步能砍掉一半误换板。

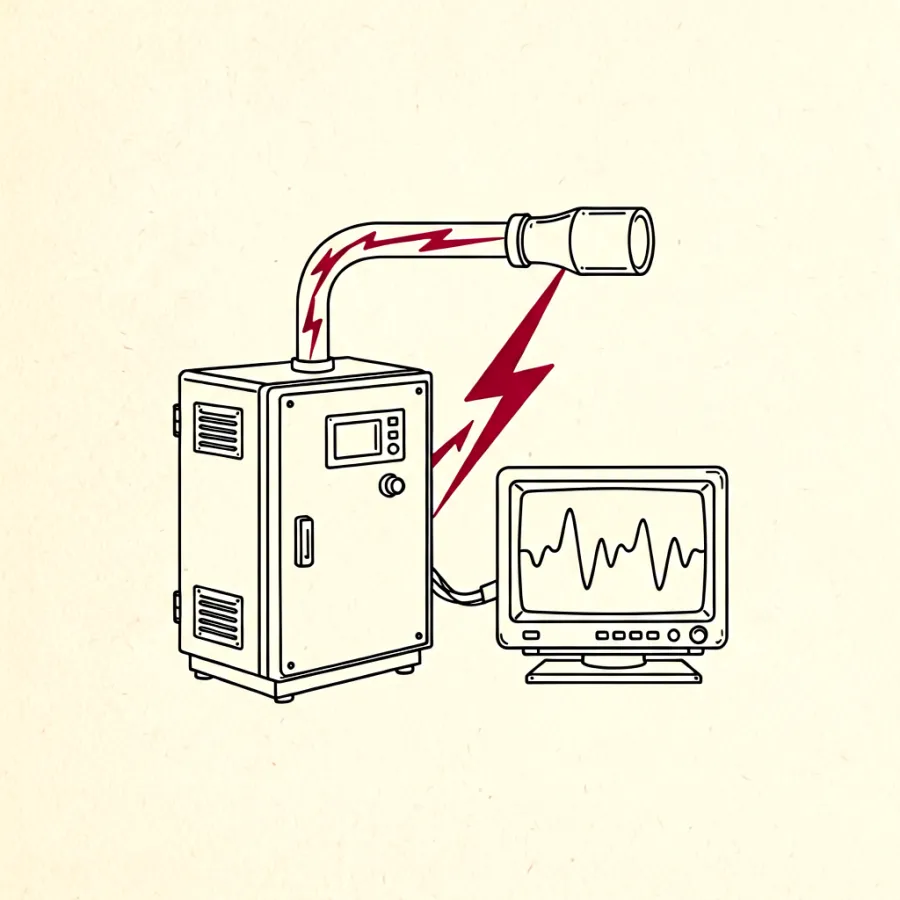

高压 打火与输出漂移
失效模式 · 电应力主导
打火（arc）：电缆接头氧化、绝缘老化、油浸电缆气泡——高压路径上任何弱点都会放电。频繁报 ARC 先分级：管内 arc 还是管外（电缆/插座），用替换法隔离。
输出漂移：逆变器反馈回路、采样电阻老化 → kV/mA 偏 → 图像整体过曝/欠曝。这是 EP 失效（见上一页），必须回校准规程。
实战视角
高压故障有传染性：一次管内打火的碳化物会诱发连环 arc。工单上「同机 30 天内多次 ARC 报修」是换管信号，别陷入反复复位循环。

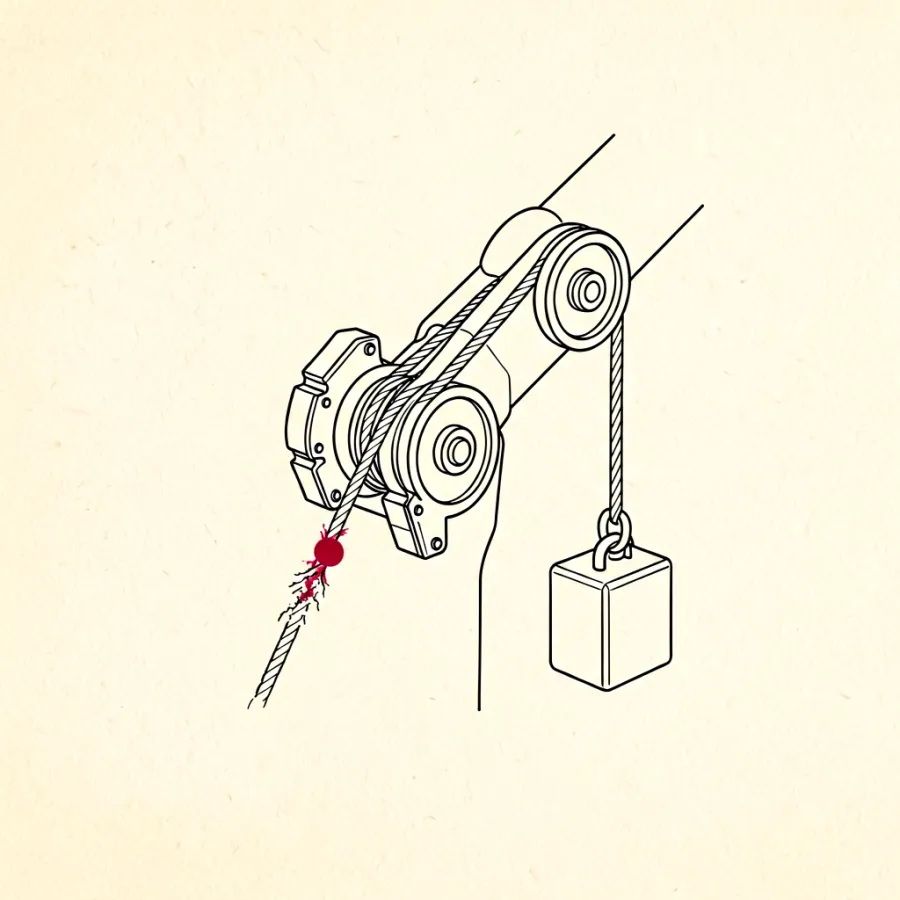

机械 安全红线第一位
失效模式 · 天吊/立柱/移动
| 部件 | 失效 | 风险等级 |
|---|---|---|
| 电磁刹车 | 失灵→管头滑坠 | 🔴 安全红线，立即停机 |
| 钢索/滑轮 | 散股、断丝 | 🔴 定期巡检强制项 |
| 轴承/导轨 | 磨损→卡滞、异响 | 🟡 影响摆位效率 |
| 限位/互锁开关 | 失灵→超程碰撞 | 🔴 EP 相关 |
实战视角
机械故障谱最适合做 FTA：顶事件「管头坠落」的最小割集里，刹车+钢索+锁定销任一单独失效即可致灾（或门为主）——这就是预防性维护 (PM) 清单里为什么这些件是强制项。
